電焊機電纜的特性、選擇、使用及維修

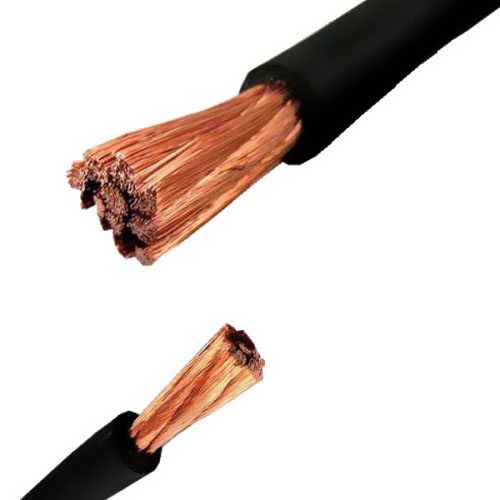

一、電焊機電纜的簡略介紹
電焊機電纜俗稱焊把線，歸于橡皮絕緣電纜類，是用于電焊機二次側接線及銜接電焊鉗、電焊機的專用電纜，其特點是：電流大、電壓低。護套資料選用天然橡膠或氯丁橡膠混合物，而氯丁橡膠混合物護套具有耐熱、耐油和不延燃功能，因而，能夠適用于不同的場合。
電焊機電纜均為單線芯，導體均為無氧銅，銅絲直徑小、根數多，一般由多根銅絲絞組成股線，再由多根股線絞組成導體，所以電焊機電纜線體較粗，銅絲數百根。導體外包一層耐熱聚酯薄膜絕緣。類型YH的電纜，絕緣與護套合為一層，厚度較厚，在1.8mm以上，資料為天然橡膠混合物；類型YHF的電纜有兩種覆蓋層，一種是氯丁橡膠混合物，另一種是以橡皮混合物作為絕緣，以氯丁橡膠混合物作為護套。常用電焊機電纜的規格類型有16平方、25平方、35平方、50平方、70平方、95平方、120平方等。
二、電焊機電纜的幾大特性
1.YH電纜是在低電壓（最高電壓為200V）大電流的條件下作業，要求具有必定耐性。
2.焊把線電纜長時間答應作業溫度不該超越65℃。
3.電機引接線電纜頻頻地移動，扭繞和施放，要求柔軟，曲折功能好。
4.在施放中易遭到尖利鋼鐵構件的刮、擦，故要求電纜絕緣抗撕、耐磨等機械功能好。
5.運用環境條件雜亂，如日曬、水沸、觸摸泥水、機油、酸堿液體等，要求有必定的耐氣候性和耐油、耐溶劑性。
6.有時會碰到熱焊件，要求耐熱變形性好。
7.常常移動，要求外徑小，重量輕。因為對此種電纜電功能要求不高，且運用環境條件雜亂，在結構上要求滿意各種雜亂的環境要素是不適宜的。運用時留意改進運用條件，避免外來損壞。
三、電焊機電纜的挑選
電焊機的一次電源線，長度一般不不宜超越三米，截面積可取電流密度為每平方毫米4-6A?？砂匆韵乱淮晤~定電流別離為30-50A，60-80A，100A，120-150A，200A，300A，360-400A的別離取10平方毫米，16平方毫米，25平方毫米，35平方毫米，50平方毫米，75平方毫米，90平方毫米。
焊接電纜可選用電焊專用YHH型橡套軟件電纜和YHHR型特軟焊接電纜。選用焊接電纜時應從溫升和電壓降兩方面來才考慮。對長度20米以下的可疏忽其壓降的影響，而只按電流來挑選，電流密度可取每平方4-10A。下列出各種長度下不同電流時，焊接電纜的截面積的選用。長度20米，30米，40米，50米，60米，70米，80米，90米，100米。100A別離為16,25,25,35,35,50,50,60,60平方毫米；150A別離為25,35,35,50,50,60,60,70,70平方毫米；200A的別離為25,35,35,50,50,60,60,70,70平方毫米；300A的別離為35,50,50,60,60,70,70,85,85平方毫米；400A的別離為50,60,60,70,70,85,85,95,95平方毫米；500A的別離為60,70,70,85,85,95,95,120,120平方毫米；600A的別離為70,85,85,95,95,120,120135,135平方毫米。
四、電焊機電纜運用與修理
1.本設備為不行修理型，其各項維護特性由制造廠規則，不行隨意調整；
2.弧焊機有風冷及主回路有觸摸器的，要將風機及觸摸器線圈電源接于設備的輸入電源端；
3.每次運用前調查維護器指示燈狀況，紅燈是電源指示，綠燈是安全電壓指示，其正常狀況是：綠燈不焊接時發亮，焊接時平息，如發現在焊機不焊接時綠燈平息，則標明維護器已失掉維護效果，應立即停用。
